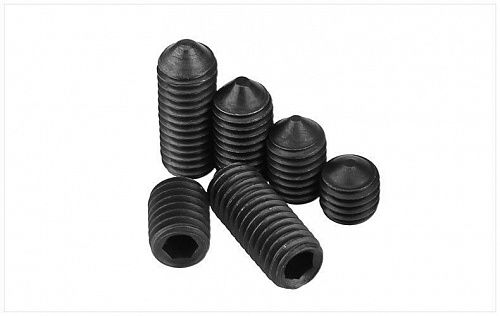

Винты установочные с шестигранным углублением под ключ: полный практический гид от мастеров
Мы любим простые и надёжные решения — особенно когда речь о мелочах, которые держат конструкции вместе. В этой статье мы подробно разберёмся с винтами установочными с шестигранным углублением под ключ, их разновидностями, применением и тонкостями монтажа. Если вы хотите посмотреть стандартизованные позиции — посмотрите болт внутренний шестигранник din, по ссылке есть примеры и размеры.
Что такое винт установочный с шестигранным углублением и где он применяется
Под этим простым названием скрывается целая категория крепежа, которую мы регулярно используем в мастерской и в бытовых ремонтах. Винт установочный (часто называют «стопорный» или «грибок без головки») — это винт, у которого нет наружной головки: он вворачивается в резьбовое отверстие так, чтобы его торец воздействовал на деталь (оси, валы, фиксаторы). Шестигранное углубление под ключ позволяет передавать высокий крутящий момент и акцентирует удобство: инструмент — шестигранный ключ (allen/hex).
Примеры применения:
- Фиксация шкивов и муфт на валу, когда винт упирается в канавку или на плоскость вала.
- Регулировка положения подшипников или элементов, где требуется тонкая настройка и последующая жёсткая фиксация.
- Сборка электронных корпусов и механизмов, где внешний вид важен и не нужны выступающие головки.
Краткая классификация по форме конца
Винты установочные различаются по форме рабочей части (конца), и это напрямую влияет на характер контакта:
- Плоский конец — равномерное упирание, минимальный риск повреждения контактной поверхности.
- Конический/зазубренный конец — используется для лучшей фиксации в мягких валах, но может повредить поверхность.
- Шаровой конец — применяется там, где требуется центрирование и скользящее упирание.
Стандарты и маркировка: на что обратить внимание при выборе
В мире крепежа стандарты — это наше спокойствие: размеры, допуски, прочностные классы. Для установочных винтов часто встречаются стандарты DIN (Deutsches Institut für Normung). Важные параметры, которые мы проверяем:
- Диаметр и длина — соответствуют резьбовой паре и глубине детали.
- Тип резьбы — метрическая, с мелким шагом или специальная.
- Класс прочности — чем выше класс, тем выше предел прочности и крутящий момент.
- Материал и покрытие — нержавеющая сталь, легированная сталь, оцинковка и пр.
| Параметр | Что означает | Как проверяем мы |
|---|---|---|
| Диаметр резьбы | Метрический d (например, M4, M5) | Подбираем по внутренней резьбе детали, используем калибр-резьбометр |
| Длина | От торца до торца резьбы (L) | Учитываем глубину отверстия и требуемый ход винта |
| Класс прочности | Например, 8.8, 10.9 — указывает на предел прочности | Выбираем выше, если требуется высокая нагрузка |
| Материал | Нерж., сталь, латунь и пр. | Учитываем коррозийную среду и электрические требования |
Преимущества и недостатки винтов установочных с шестигранным углублением
Мы ценим эти винты за их компактность и надёжную фиксацию. Но у каждого решения есть обратная сторона — о ней тоже нужно знать.
- Преимущества: незаметная фиксация, высокая передаваемая сила через шестигранник, удобство в ограниченном пространстве, широкий выбор форм концов.
- Недостатки: возможная порча поверхности при жёстком закручивании, необходимость точного снабжения ключом подходящего размера, риск сорвать внутреннюю резьбу при неправильной затяжке.
Типичные ошибки при использовании
Мы неоднократно сталкивались с некоторыми типичными проблемами, которые встречаются и у новичков, и у опытных мастеров:
- Слишком сильная затяжка — приводящая к срыву резьбы.
- Использование неподходящего ключа — результатом становится скруглённый шестигранник.
- Игнорирование материала детали — при контакте «острый конец» может вывести вал из строя.
«Мы — то, что мы постоянно делаем. Следовательно, совершенство — не действие, а привычка.» — Аристотель
Инструменты и методы установки: как мы делаем это правильно
Простой набор инструментов и пара нехитрых приёмов позволяют нам добиться надежной и аккуратной фиксации:
- Шестигранные ключи (allen) подходящего размера — лучше иметь набор с длиной руки для доступа в узкие места.
- Динамометрический ключ — если требуется заданный момент затяжки.
- Микрометр/штангенциркуль — для измерения диаметра и контроля глубины.
- Смазка или фиксатор резьбы — в зависимости от задачи: фиксатор средней или высокой фиксации (например, Loctite).
Пошаговая инструкция (мы всегда проверяем по этой схеме):
- Проверяем резьбу и чистоту отверстия — удалиём стружку и масло.
- Подбираем винт по диаметру и длине — он не должен выступать, если это нежелательно.
- Вкручиваем вручную по резьбе, чтобы избежать перекоса.
- Доводим до упора ключом, при необходимости используем динамометрический ключ по рекомендованному моменту.
- Если нужно, наносим фиксатор резьбы и даём высохнуть согласно инструкции производителя.
Таблица: ориентировочные моменты затяжки (типичные значения)
| Диаметр | Материал винта | Рекомендованный момент, Н·м | Примечание |
|---|---|---|---|
| M3 | Сталь 8.8 | 1.0 — 1.4 | Малая нагрузка, тонкая резьба |
| M4 | Сталь 8.8 | 2.0 — 3.0 | Часто используется в электронике |
| M5 | Сталь 8.8 | 4.0 — 6.0 | Средние нагрузки |
| M6 | Сталь 10.9 | 8.0 — 12.0 | Большая нагрузка |
Важно: конкретные рекомендуемые моменты зависят от класса прочности, шага резьбы и материала сопрягаемых деталей. Мы всегда сверяемся с таблицами производителя и при необходимости проводим опытную проверку.
Выбор материала и покрытий: живые примеры из нашей практики
На наших проектах нержавеющая сталь спасала ситуации с коррозией в уличных конструкциях, но в электромонтаже мы предпочитаем оцинкованные или пассивированные варианты, чтобы избежать проблем с контактной стойкостью. Латунные винты применяем редко, только когда важна электрическая проводимость и декоративный вид.
- Нержавеющая сталь A2/A4 — идеальна для внешних и влажных условий.
- Сталь с покрытием (цинк, фосфат) — экономичное решение для внутренних конструкций.
- Лёгированные стали (высокопрочные) — когда требуется выдерживать большие нагрузки и моменты.
Пример: когда мы заменили обычные винты на шестигранные установочные
На одном из проектов нам нужно было скрыть крепление шкива, чтобы деталь не цеплялась за одежду и выглядела аккуратно. Обычные винты с головками выглядели громоздко, а установочные с плоским концом позволили нам зафиксировать шкив заподлицо и сохранить эстетичный вид. Результат — надёжная фиксация, отсутствие выступающих элементов и удобная последующая регулировка.
Уход, демонтаж и утилизация
Демонтаж — дело несложное, если винт не перекручен или закис. Мы используем следующие приёмы:
- Пропитка резьбы проникающей смазкой (WD-40 или аналог) на несколько часов.
- Использование ключа с наибольшей опорой и мягкими ударными приёмами при необходимости.
- Если шестигранник сорван — применяем экстрактор или сверлим по центру для удаления.
Утилизация: большинство стальных винтов подлежат переработке. Нержавейку стоит сдавать отдельно по нормам приёма в регионе.
Практические советы от нас: как избежать проблем
- Всегда используйте ключ точного размера — это продлит срок службы шестигранника.
- Не забывайте про фиксатор резьбы для деталей с вибрацией — экономит нервы и время на повторные подтяжки.
- При больших нагрузках выбирайте класс прочности минимум 8.8 и учитывайте возможное напряжение смазкой.
- Если нужна эстетика — используйте винты с потайным концом или укоротите выступающий хвост по месту.
Что важно помнить
Мы пришли к выводу, что винты установочные с шестигранным углублением — это универсальное и надёжное решение, при правильном подборе и установке способное сберечь массу времени и денег. Главное — уважать стандарты, не торопиться при установке и помнить о необходимости подходящего инструмента. Если у вас есть проект с особыми требованиями, мы всегда советуем сделать тестовую сборку и определить оптимальный класс прочности и форму конца винта.
